Jak systém Caspia funguje

Schéma zapojení, co je ve vypínači a co v rozvaděči, jaký kabel se tahá a co se stane, když něco vypadne. Bez marketingu, jen technika.

Nejčastější věta v poptávkách zní: „Na webu jsem nenašel, jak to vlastně funguje.“ Tahle stránka to napravuje. Popisuje systém tak, jak ho vysvětlujeme na první schůzce: co je v domě fyzicky, jak spolu prvky mluví a co se stane, když něco přestane fungovat.

Tři vrstvy, které v domě máte

1. Prvky ve zdi a v rozvaděči

Malé desky s procesorem. Jedna sedí v instalační krabici pod každým vypínačem, další (reléové boxy) na DIN liště v rozvaděči. Každý prvek má vlastní logiku a ví, co má dělat.

2. Sběrnice CAN

Průmyslová drátová sběrnice, stejná, jakou v autě komunikují řídicí jednotky. Prvky si po ní posílají zprávy přímo mezi sebou, bez prostředníka.

3. Miniserver

Malý počítač s Debian Linuxem v rozvaděči. Běží na něm scény, automatizace, aplikace, historie měření a integrace cizích zařízení. Když vypadne, vypínače dál ovládají světla a žaluzie.

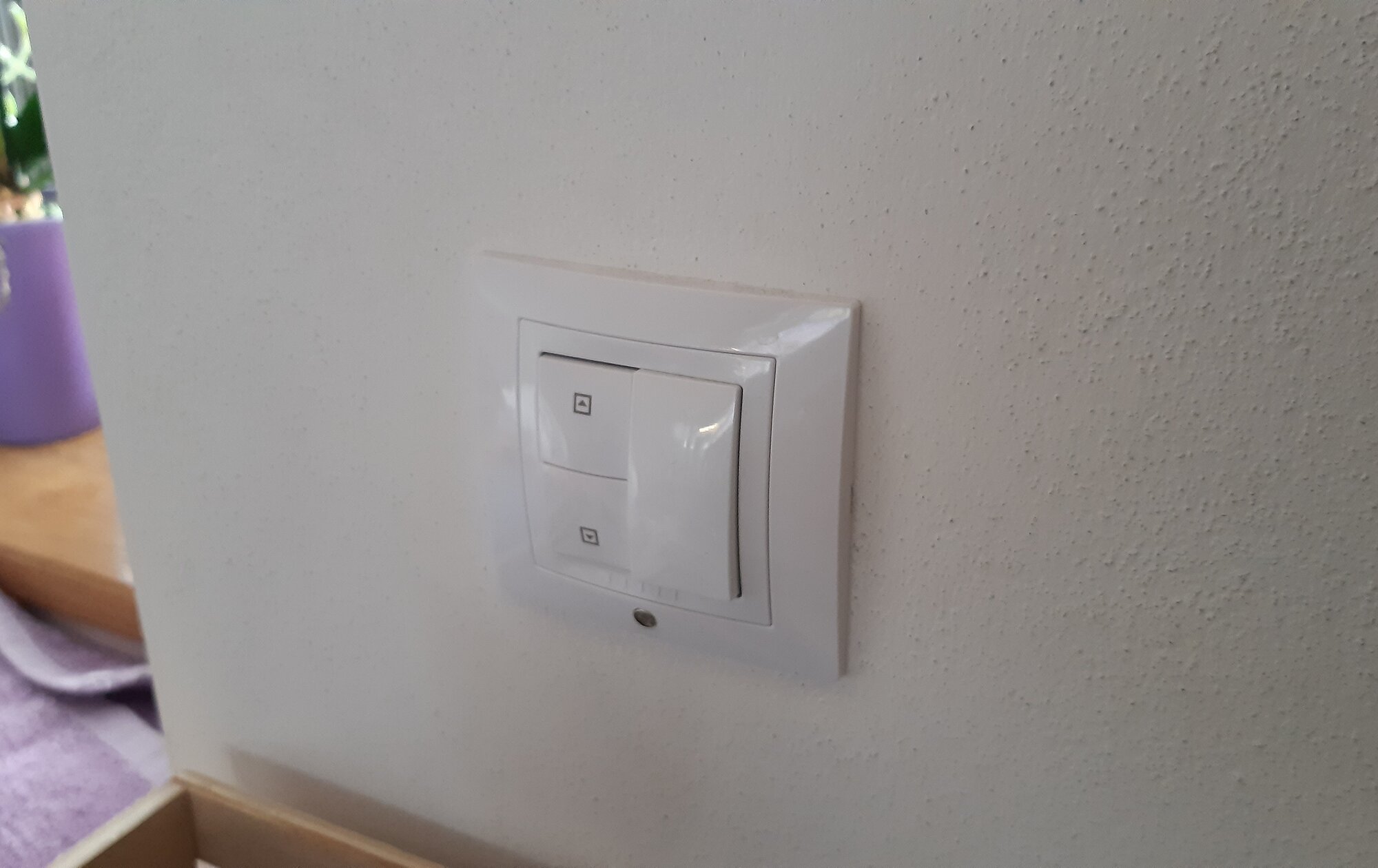

Co je pod vypínačem

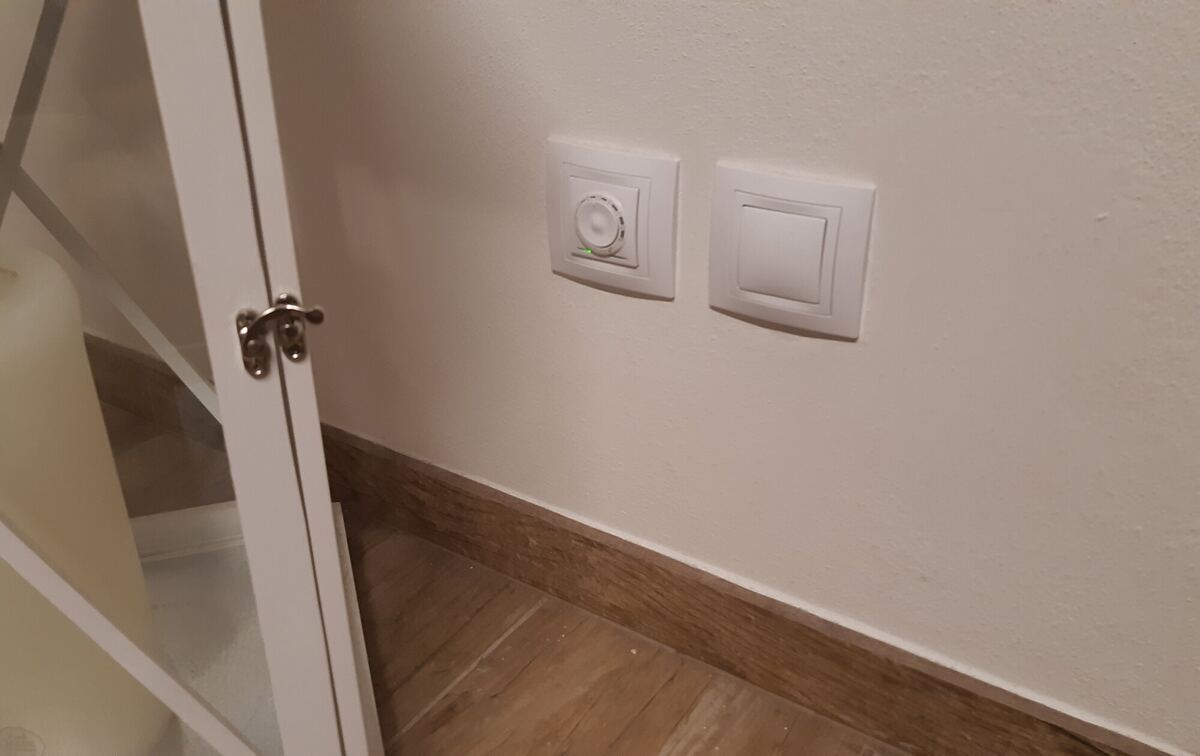

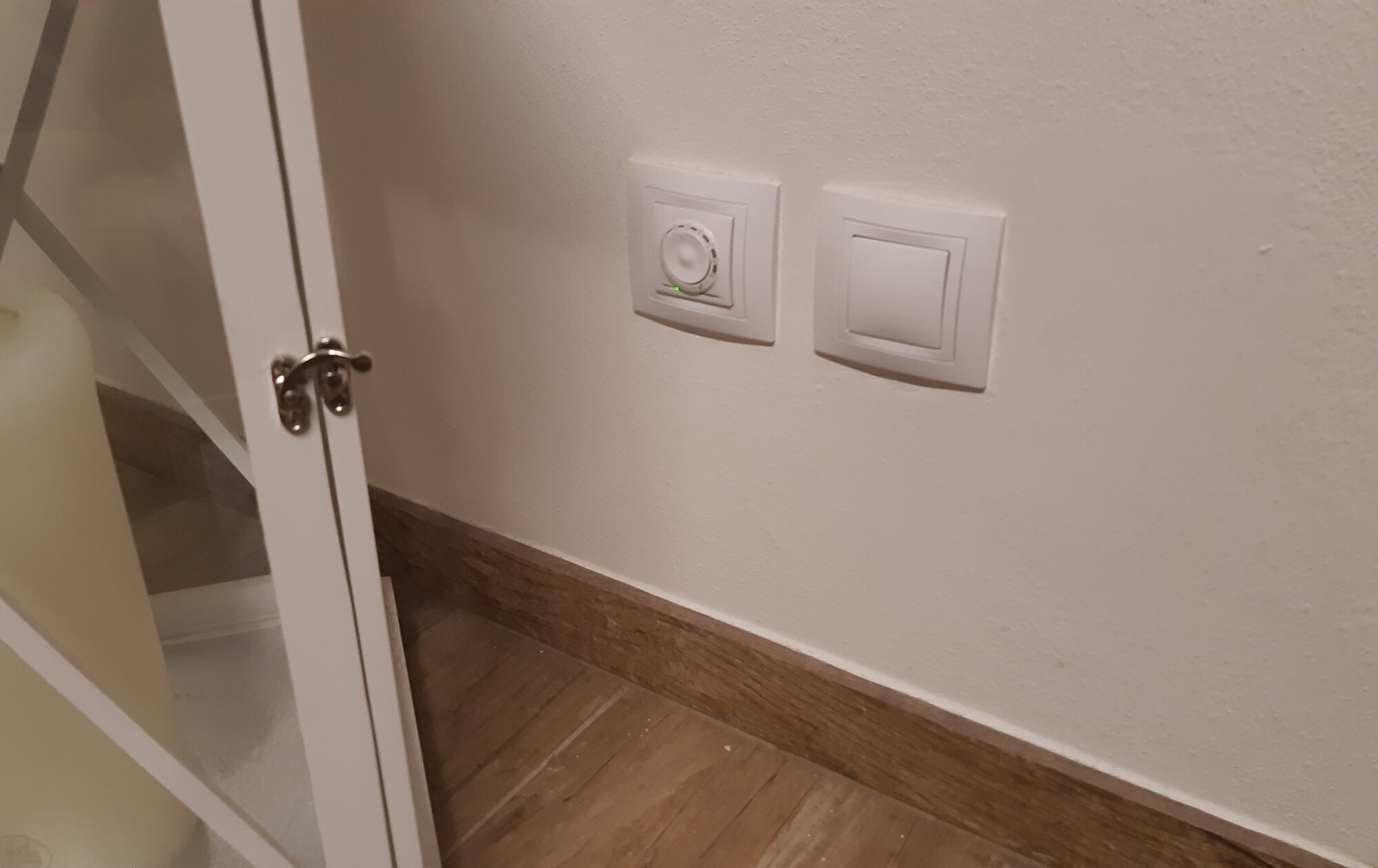

Pod běžným vypínačem, který si vyberete podle designu, je v hluboké instalační krabici vypínačový prvek Caspia. Umí:

až čtyři tlačítka (krátký a dlouhý stisk, žaluzie nahoru a dolů),
teploměr schovaný v rámečku vypínače,
čidlo CO2 nebo vlhkosti,
podlahové teplotní čidlo pro regulaci podlahového topení,
kontakt otevření okna nebo dveří.

Vypínač tedy není jen spínač. Je to měřicí a ovládací místo v každé místnosti, a přitom vypadá jako obyčejný vypínač. Nic nesvítí, nic nebliká, hosté ho použijí bez vysvětlování.

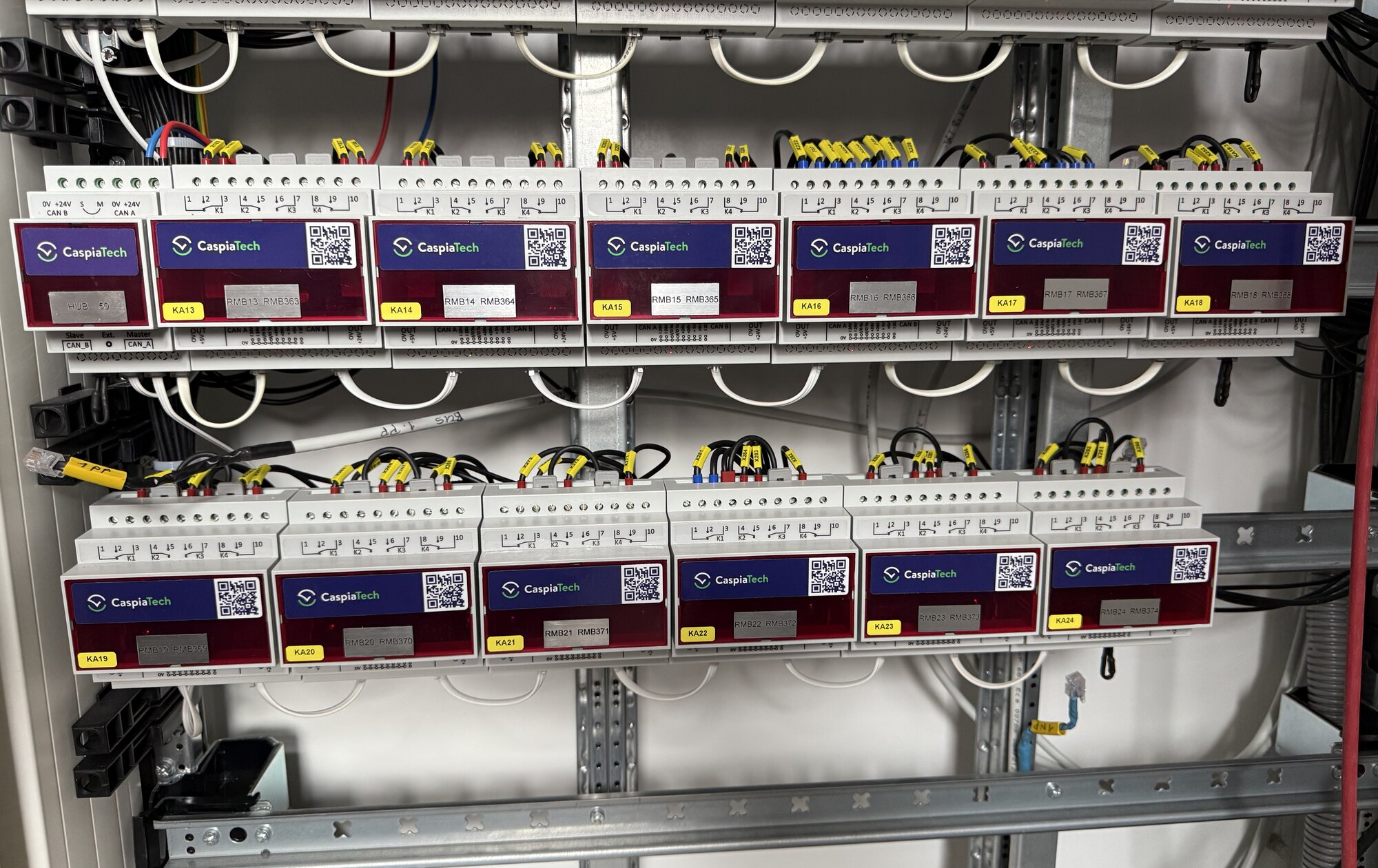

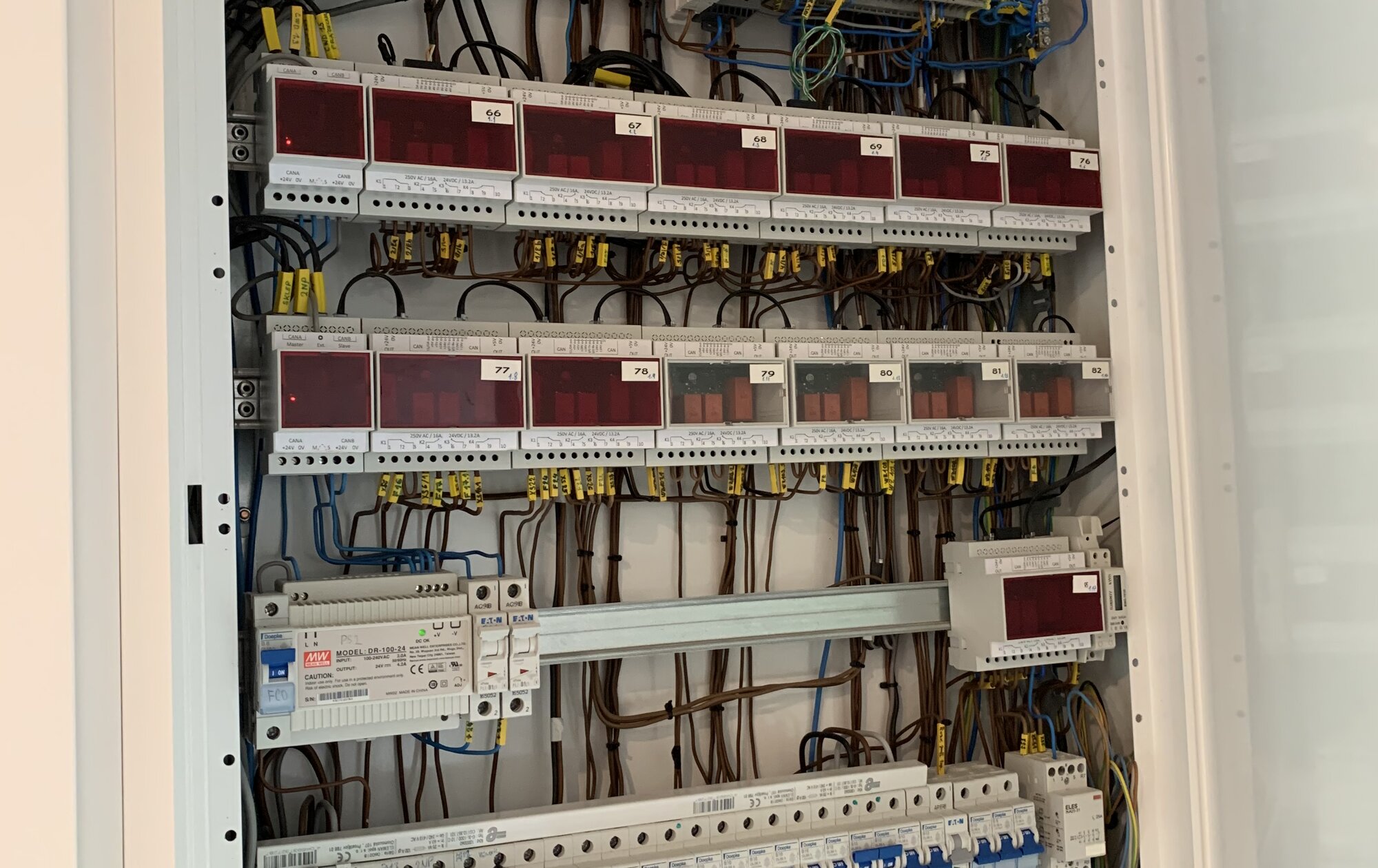

Co je v rozvaděči

Silové okruhy světel, žaluzií a vybraných zásuvek vedou do rozvaděče, kde je spínají reléové boxy Caspia na DIN liště. Vedle nich je miniserver a zdroj 24 V pro sběrnici. Platí jednoduché pravidlo: kolik místa zaberou jističe klasické elektroinstalace, tolik místa zabere i Caspia.

Jaký kabel se tahá

Sběrnice: běžný datový kabel se čtyřmi páry (typ cat5e nebo cat6). Dva páry nesou data a napájení 24 V, zbylé dva jsou rezerva. Kabel vede od rozvaděče smyčkou přes všechna vypínačová místa a zpět do rozvaděče. Smyčka je v provozu rozpojená a slouží jako pojistka: když se kabel někde poškodí, využije se jeho druhý konec, bez sekání do zdí.
Silové kabely: od každého světla, žaluzie a spínané zásuvky do rozvaděče, hvězdicově. To je jediný podstatný rozdíl proti klasické elektroinstalaci, kde kabel končí u vypínače.
Čidla: okenní kontakty a podlahová čidla se zapojují do nejbližšího vypínačového prvku, žádný kabel do rozvaděče nepotřebují.

Podrobný rozpis pro projektanta a elektrikáře je na stránce pro elektrikáře.

Co se stane, když něco vypadne

Vypadne internet. Nic. Dům nepotřebuje internet k ničemu kromě vzdáleného přístupu a předpovědi počasí pro žaluzie.

Vypadne miniserver. Přestanou scény, automatizace a aplikace. Vypínače dál ovládají světla, žaluzie a zásuvky, protože základní vazby jsou uložené přímo v prvcích. Dům se chová jako klasická elektroinstalace, dokud server nenaběhne.

Rozbije se prvek pod vypínačem. Vymění se za nový, konfigurace se do něj nahraje ze zálohy. Zbytek domu si výpadku nevšimne.

Poškodí se kabel sběrnice. Kabel vede smyčkou zpět do rozvaděče a jeho druhý konec i dva páry žil jsou v rezervě. Poškozený úsek se obejde v rozvaděči, bez sekání do zdí.

Vypadne proud. Po obnovení naběhne všechno samo, bez zásahu. Stavy žaluzií se zkalibrují.

Jak se dům nastavuje

Chování domu je popsané v čitelných textových souborech YAML. Každá služba, tedy světlo, žaluzie, teploměr nebo zásuvka, má jméno podle místa v domě a odkaz na prvek a pin, který ji ovládá:

podkrovi.loznice.svetlo_stred:
  type: light
  relay: { node: multibox.prizemi.garaz.rozvadec.M3, pin: 2 }

Scény a automatizace, například „žaluzie podle polohy slunce“, „při odchodu zhasnout a zkontrolovat okna“ nebo „větrat podle CO2“, píšeme my při předání domu a ladíme je s vámi během prvního roku bydlení. Běžné úpravy (který vypínač co ovládá, teploty, časy) měníte v aplikaci bez programování. Kdo chce, dostane plný administrátorský přístup a může si celý dům spravovat sám, včetně verzování konfigurace v Gitu.

Co všechno umí dům řídit

Seznam z reálného domu, ne z katalogu. Takhle vypadá běžný den v domě, který jsme předali v roce 2021:

žaluzie ráno do vodorovné polohy, přes den stínění podle polohy slunce, při větru nad 45 km/h do bezpečné polohy, po setmění zatáhnout,
světla na chodbě a v kuchyni před západem slunce, když je někdo doma; před půlnocí zhasnout všechno,
rekuperace podle CO2 v ložnici a v pracovně, v noci tišeji, když nikdo není doma jen minimum,
garážová vrata: otevřená déle než hodinu bez lidí v domě se zavřou sama a přijde zpráva,
cirkulace teplé vody jen když je někdo doma a v časech, kdy se sprchuje,
závlaha ve čtyři ráno, jen když nepršelo a nebude pršet,
přítomnost podle telefonů: dům ví, kdo je doma, a podle toho topí, svítí a hlídá.

Integrace cizích zařízení

Na miniserveru běží moduly pro zařízení, která v domě už máte nebo chcete: rekuperace (Zehnder, Atrea, Jablotron), fotovoltaické měniče, tepelná čerpadla přes Modbus, videozvonky 2N, Zigbee zařízení (Philips Hue, IKEA), Apple HomeKit a hlasové asistenty. Nic z toho nepotřebuje cizí cloud.

Aplikace

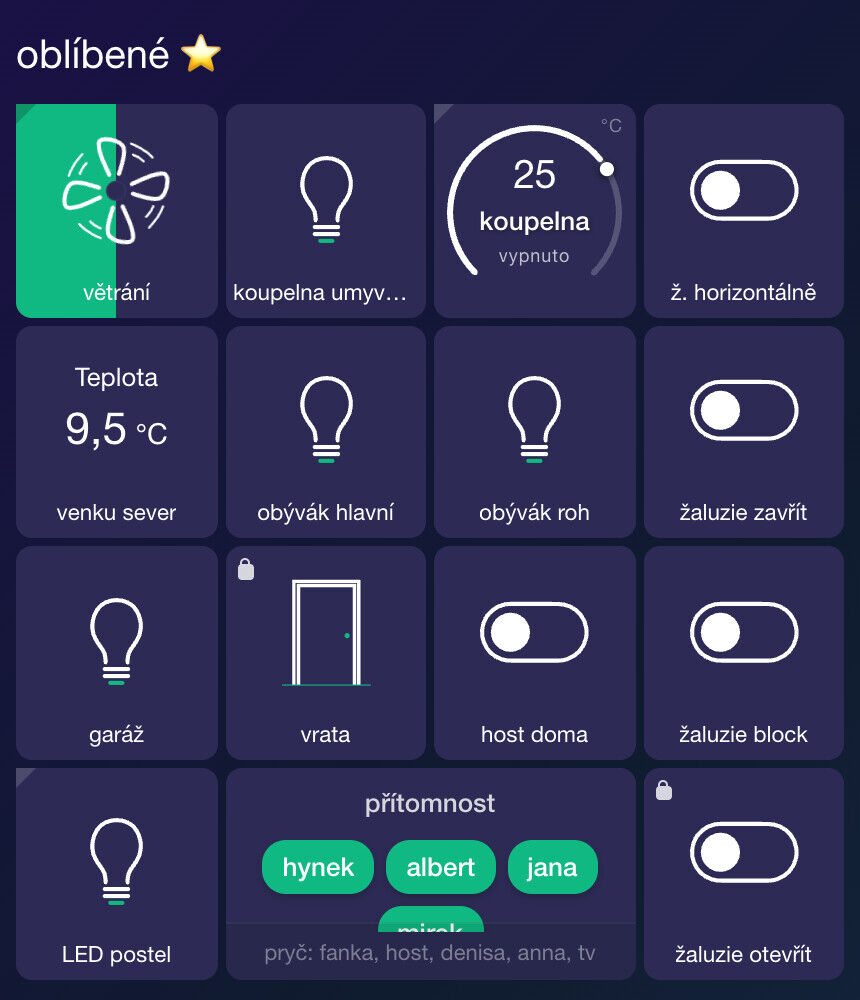

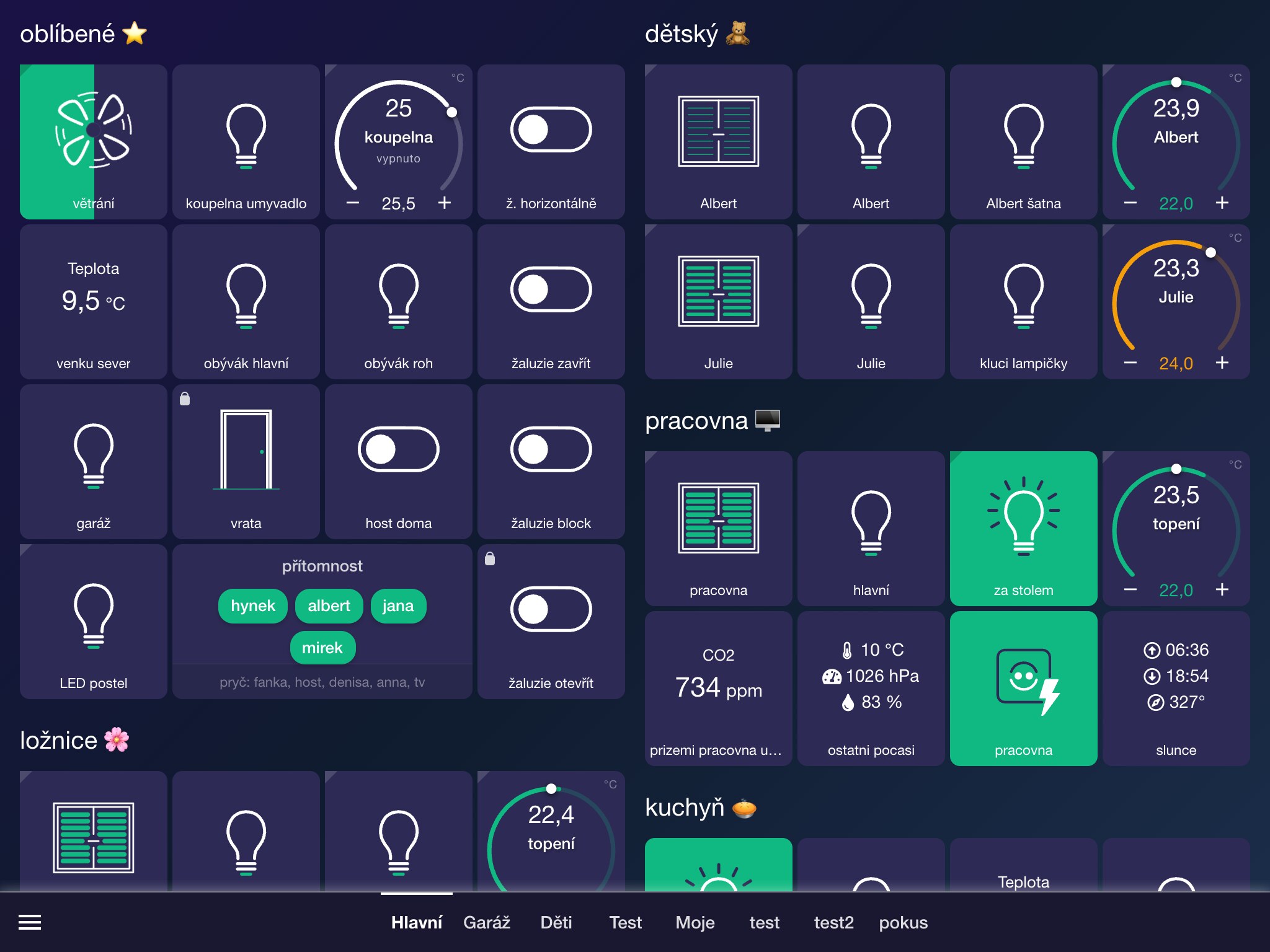

Aplikace je webová, běží na vašem miniserveru a otevřete ji v telefonu, na tabletu i v počítači. Zvenku se k ní dostanete přes šifrovaný tunel, který končí u nás na evropském serveru Hetzner, nikdy ne přes cizí cloud. Takhle vypadá hlavní obrazovka jednoho z našich domů:

Čísla, která obvykle zajímají technicky založené zájemce

Vývoj od roku 2008, první instalace 2011, běží dodnes na původních prvcích.
Instalace prvků na stavbě u běžného domu trvá 2 dny, kabeláž dělá váš elektrikář podle našeho projektu.
Běžný rodinný dům: 30 až 50 světelných okruhů, 8 až 15 žaluzií, 10 až 20 teploměrů, 50 až 90 tlačítek.
Žádné licence, žádné předplatné za základní funkce, žádný cloudový účet.
